CZ3-300/20R综合充电直流接触器：采用BCZ3-300/20直流接触器作为基体，该直流接触器采用陶瓷焊接密封技术，内部利用特殊气体灭弧，灭弧效果上佳。体积较小，具有超于普通的直流开关容量，更高 可达1000V。

BCZ3-300/20R综合充电直流接触器内附有由预充电触头及限流电阻组成的抑制涌流装置，能有效地减少合闸涌流对电容器组的冲击和降低操作过电压。

·无极性接触器，使用过程中主触点不受电流方向的影响

·陶瓷钎焊密封技术，无电弧泄露风险

·灌封以氢气为主的气体，有效防止触点氧化烧损，接触电阻低且稳定，触点部分可满足IP67防护等级

·300A 85℃长时间载流能力

·线圈带有节能装置

·双极结构，两组常开主触点

该产品应用广泛，主要用于电动汽车、混合动力汽车、电池充放电系统、车载充电机、工程车辆供电电源控制、船舶电力推进系统、储能变流器等一系列直流1000V以以下变频驱动系统中。

直流接触器基体：

·GB/T 14048.1 低压开关设备和控制设备第1部分：总则。

·GB/T 14048.4低压开关设备和控制设备第4-1部分：接触器和电动机起动器机电式接触器和电动机起动器（含电动机保护器）

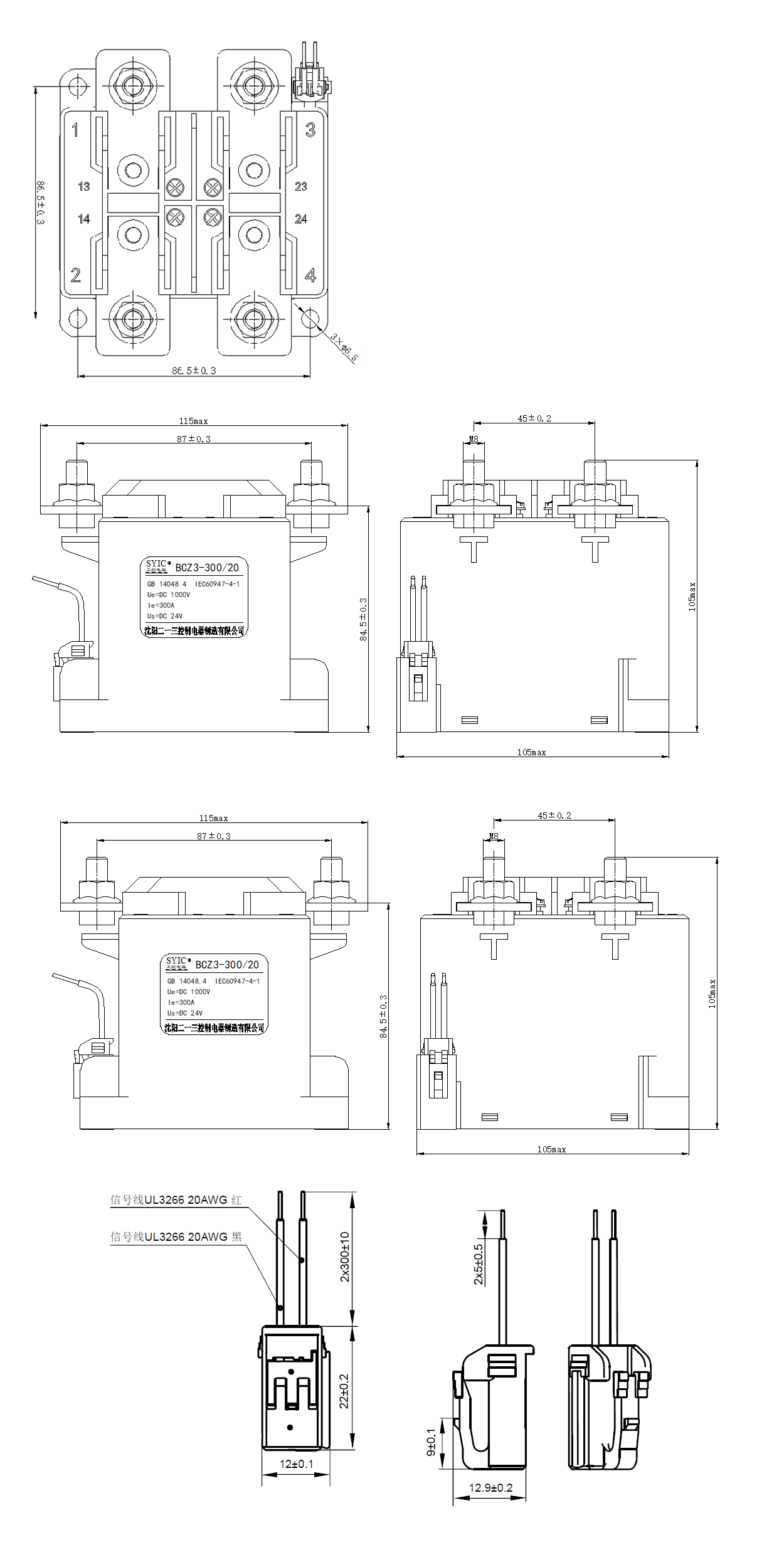

BCZ3-300/20R尺寸图

·BCZ3-300/20R综合充电直流接触器：选用BCZ3-300/20（双极）直流接触器作为基体，配以由预充电触头及限流电阻组成的抑制涌流装置，能有效地减少合闸涌流对电容器组的冲击和降低操作过电压，实现对变频器等需要前端电容滤波稳压装置的高效控制。

·用户在启动变频器时，仅需要对BCZ3-300/20R综合充电直流接触器发出合闸指令，其内部就会自动完成变频器前端电容的预充电过程，预充电过程完成后自动转换为常规充电过程，从发出合闸指令到变频器可正常工作仅需40ms，极大提高了操作效率。

·使用本产品启动变频器时无需设置其他外部电器元件，降低了物料成本，减小了使用空间，同时将固有设计中多器件组合的多处风险点降低为单一元件的单风险点，极大降低了风险控制成本。

·使用本产品启动变频器时无需增加额外程序控制，整个预充电过程的时序控制由产品内部机械机构部件完成，降低了由于程序设计漏洞或外部电磁干扰甚至黑客攻击等因素导致变频器故障的风险。

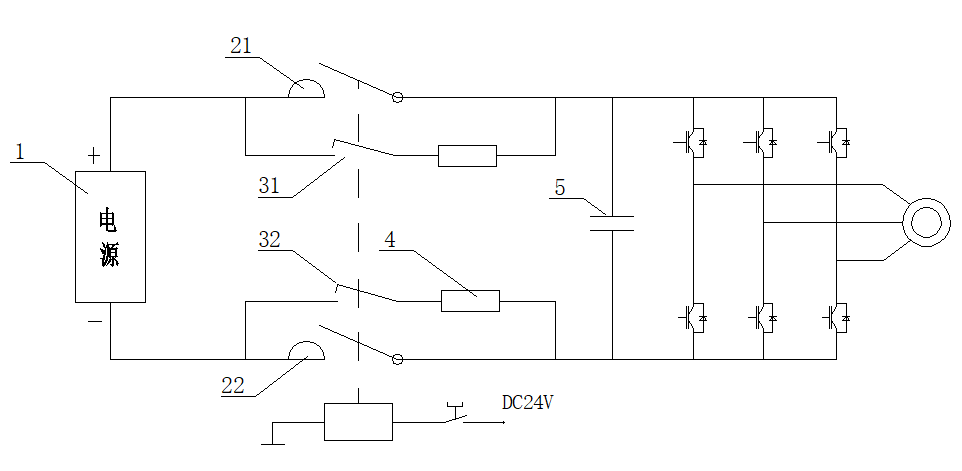

·阐述BCZ3-300/20R综合充电直流接触器在容性负载系统中的工作原理：图中序号1为主回路电源，序号5为容性负载，接通回路时只需要给接触器控制电源上电，其中配有预充电电阻序号4的预充电触头序号31与序号32将首先接通，在毫秒级短时间内将电容电压充至电源电压的90%以上，紧接着序号21与序号22的主触点接通完成整个操作。这套系统中只需要根据不同负载配备相对应合适阻值的预充电电阻即可。

序号含义

①B： 企业代号 沈阳二一三控制电气制造有限公司

②CZ： 直流接触器

③3： 设计序号

④300：额定工作电流300A

⑤20：常开常闭主触点2NO+0NC

⑥R：切换电容式产品

⑦D：线圈控制电压

（D表示PWM技术9-36VDC，S表示双线圈24VDC）
