BCZ8

Ue:750V,1500V DC

Ie:25~2000A



技术咨询:024-31522707
订货咨询:024-88213213
产品用途
技术参数

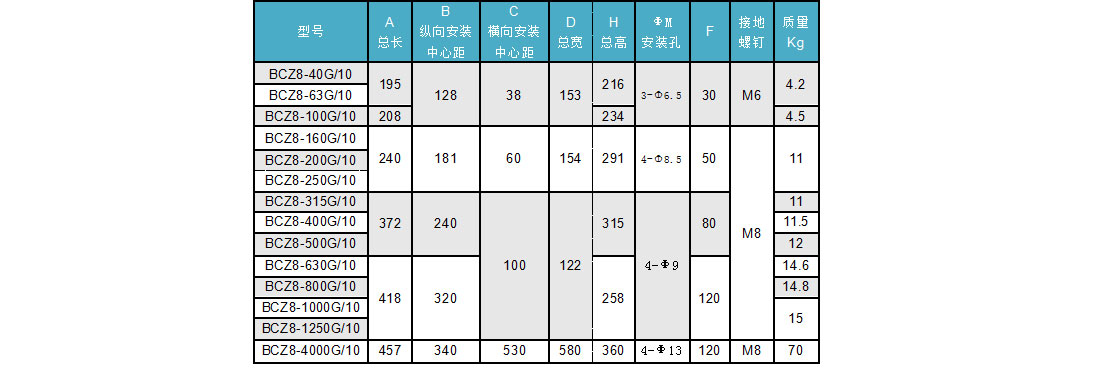

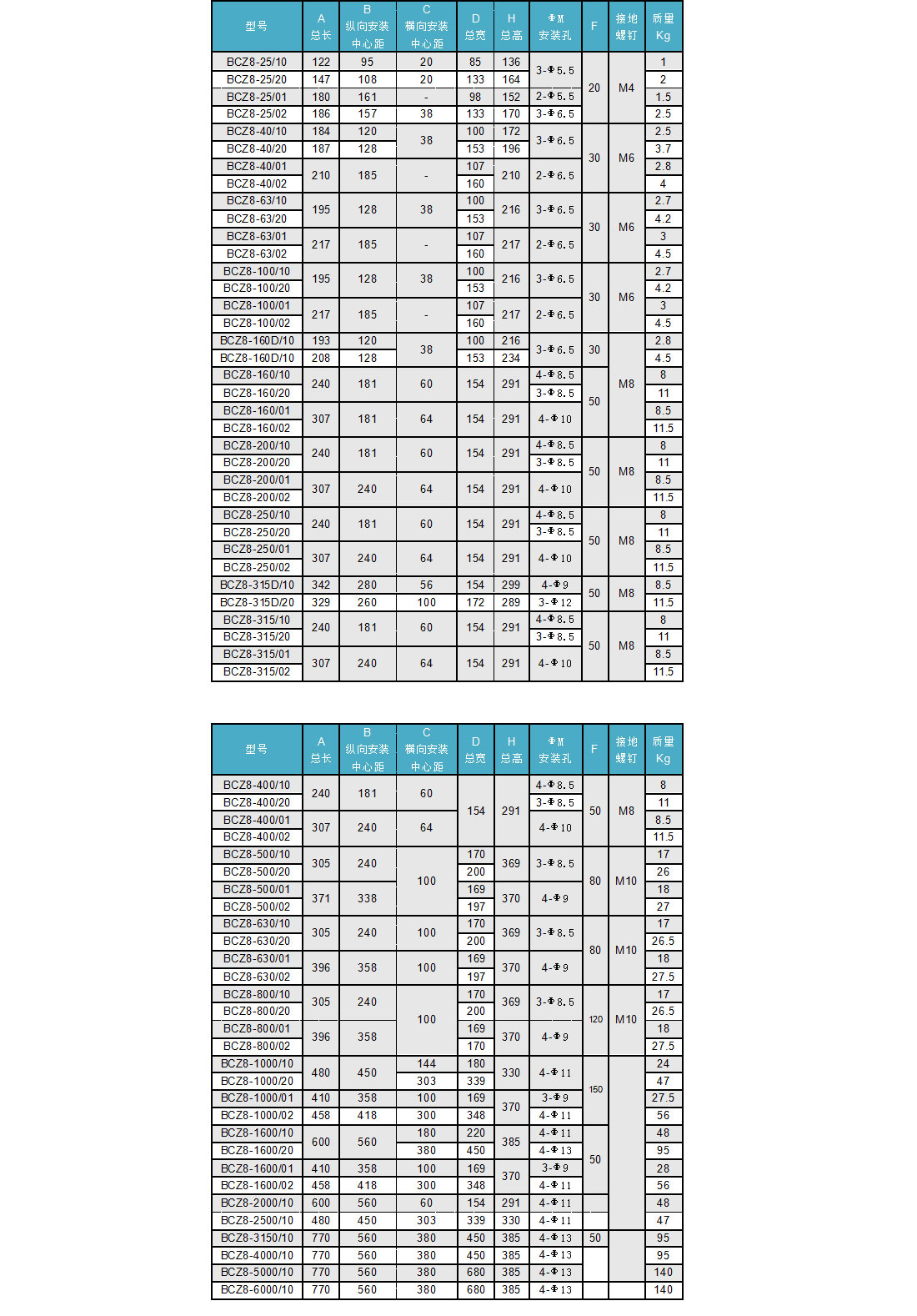

外形尺寸

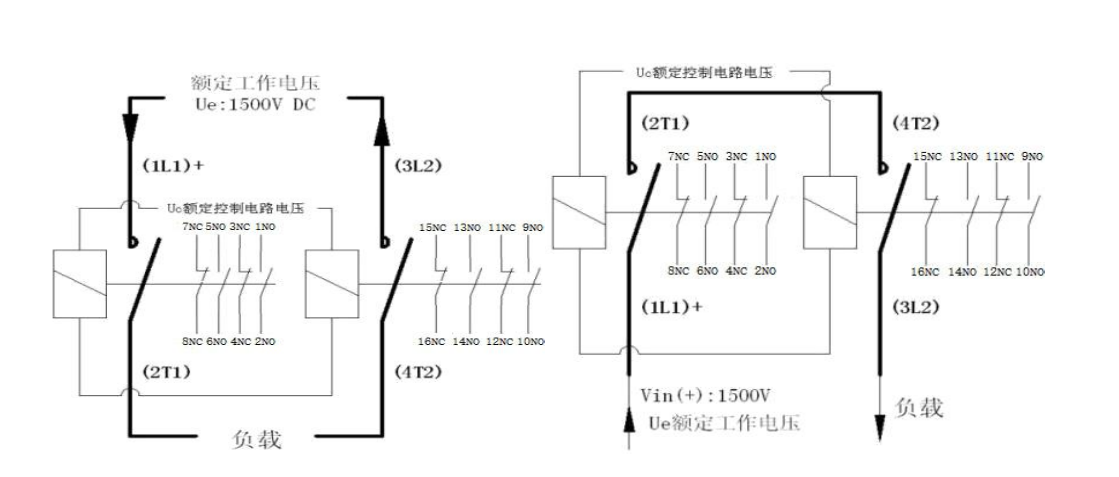

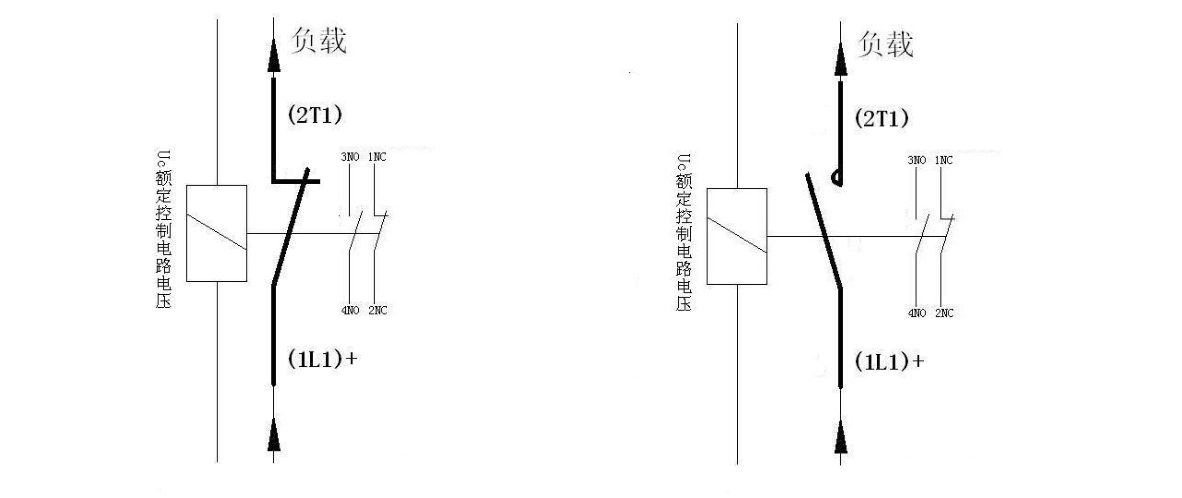

电气原理
型号含义

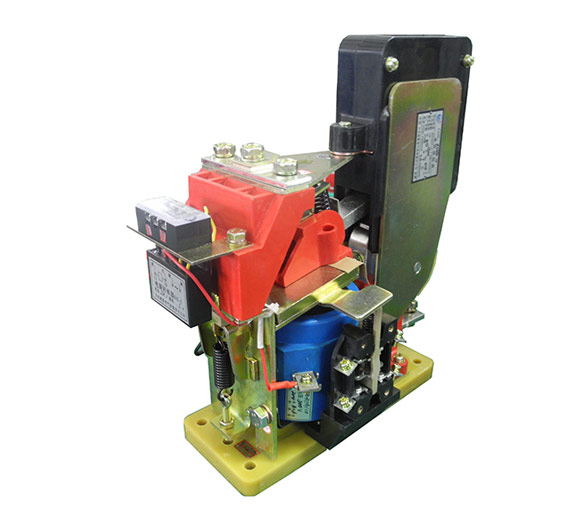

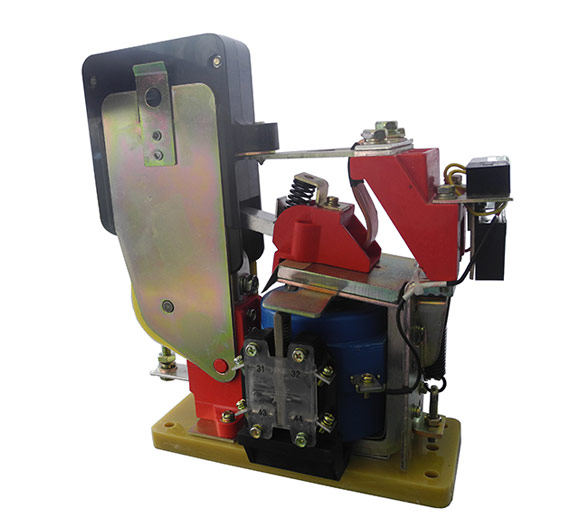

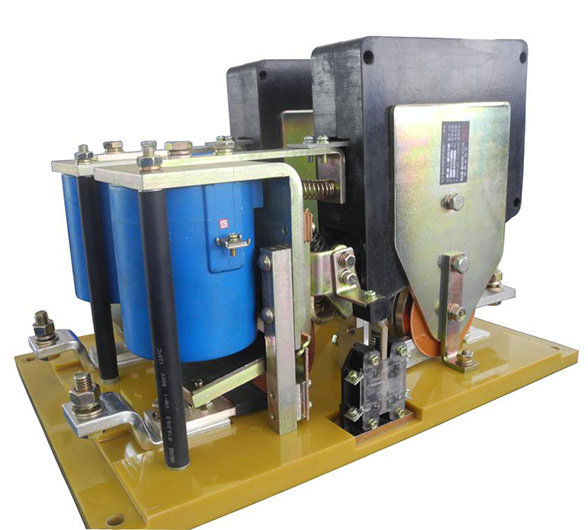

BCZ8-系列直流接触器(以下称接触器),主要用于直流电动机的频繁启动,动态中分断,点动,反转及反接制动,也可用于远距离接通和分断直流电路。

BCZ8-G系列直流接触器也是在BCZ8标准型接触器的基础上派生而成的它是一种新型高压等级的接触器,其额定工作电压为DC1500V,该产品可以替代国外同类型直流接触器,它的用途与BCZ8-标准型接触器相同

特点

1.结构简单合理,安装方便;

2.灭弧罩采用迷宫型陶土灭弧室与耐弧塑料外罩组合式结构,引弧灭弧性能好,触头烧损轻,然弧时间短,飞弧距离小,弧罩不易损坏且维护时装卸方便;

3.BCZ8-G型接触器都设计成主触头与弧触头的复合结构,并配置引弧角,性能灭弧良好;

4.吸引线圈采用了目前国际上更先 进的塑料封装技术,具有良好的绝缘强度,不易损坏,对于BCZ8-G型接触器,还设计有电子适配与封装线圈相连,操作时电磁吸力大,线圈过电压低且温升也低,对外界电磁干扰小,可靠性能高;

5.具有良好的阻燃性能;

6.具有可靠的耐震性能。


BCZ8-系列高电压直流接触器主要电路基本参数


注:[1]表中括号内2.5,5,10,16,20,32,40等数字,为吹弧线圈额定电流,表明接触器还可以用于比规定工作电流更小的场合。

[2]型号中带“D”者,表明该产品用于地铁。

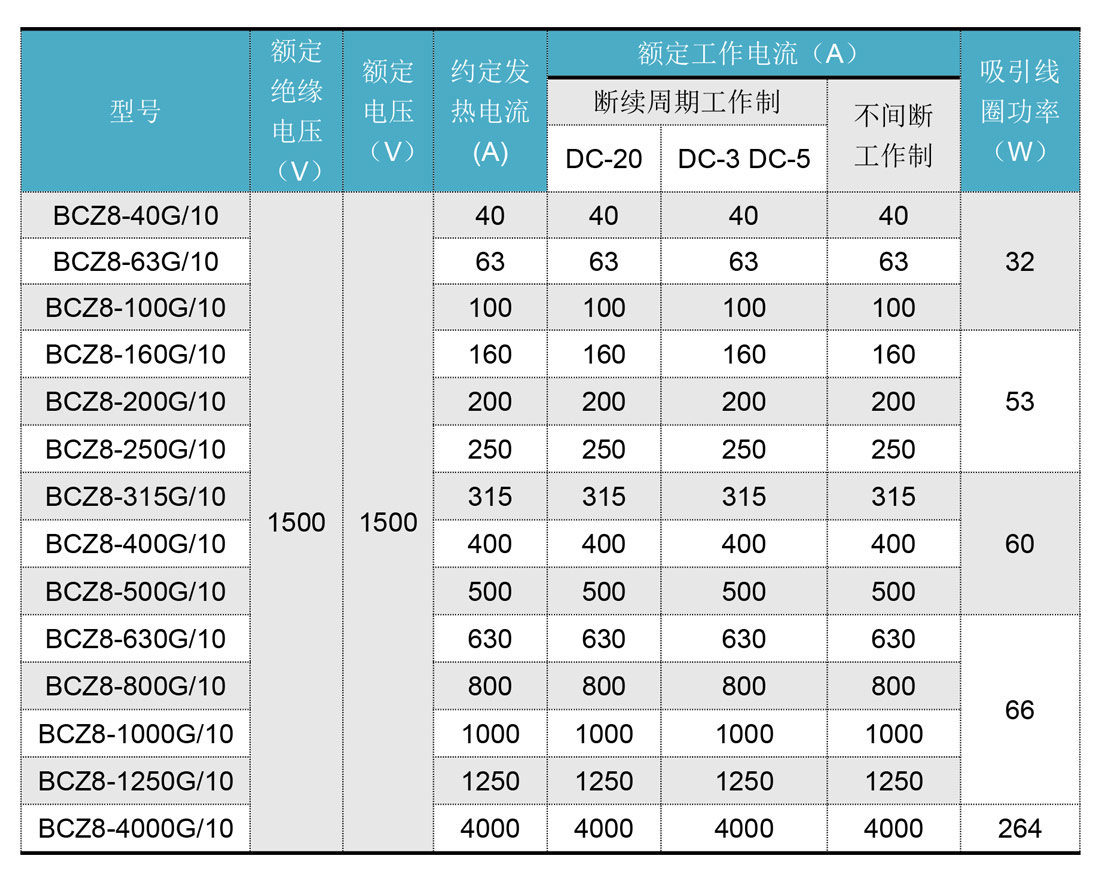

BCZ8-G系列高电压直流接触器主要电路基本参数


注:BCZ8-G系列接触器,当用于操作频率较高和有点动的DC-3和DC-5负载类别时,应考虑适当降容使用,可按表中所列约定发热电流值的80%使用。


辅助触头技术指标



注:[1]直流额定工作电压220V的辅助触头用于BCZ8-25~BCZ8-100

[2]直流额定工作电压440V的辅助触头用于BCZ8-25~BCZ8-100

[3]辅助触头的结构由五种型式:两常开,两常闭,一常开一常闭。对于BCZ8-25/10接触器,只带一常开或一常闭的辅助触头。


BCZ8-标准型直流接触器主电路的接通和分断条件


注:[1] I/Ie=4,50次适用于BCZ8-25~BCZ8-1600的通断电流和通断次数;

[2] I/Ie=2.5,25次适用于BCZ8-2000~BCZ8-6000通断电流和通断次数。

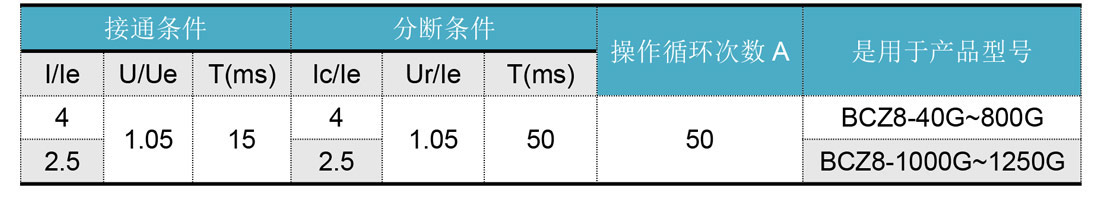

BCZ8-G系列高电压直流接触器主电路基本参数


注:BCZ8-G系列接触器工作于DC-2类别时,其电寿命对于BCZ8-40G/10~BCZ8-800G/10为20万次;对于BCZ8-1000G/10~1250G/10为10万次。当工作于DC-3和DC-5类别时,其电寿命对BCZ8-40G/10~800G/10为1万次;对于BCZ8-1000G/10~1250/10为0.6万次。

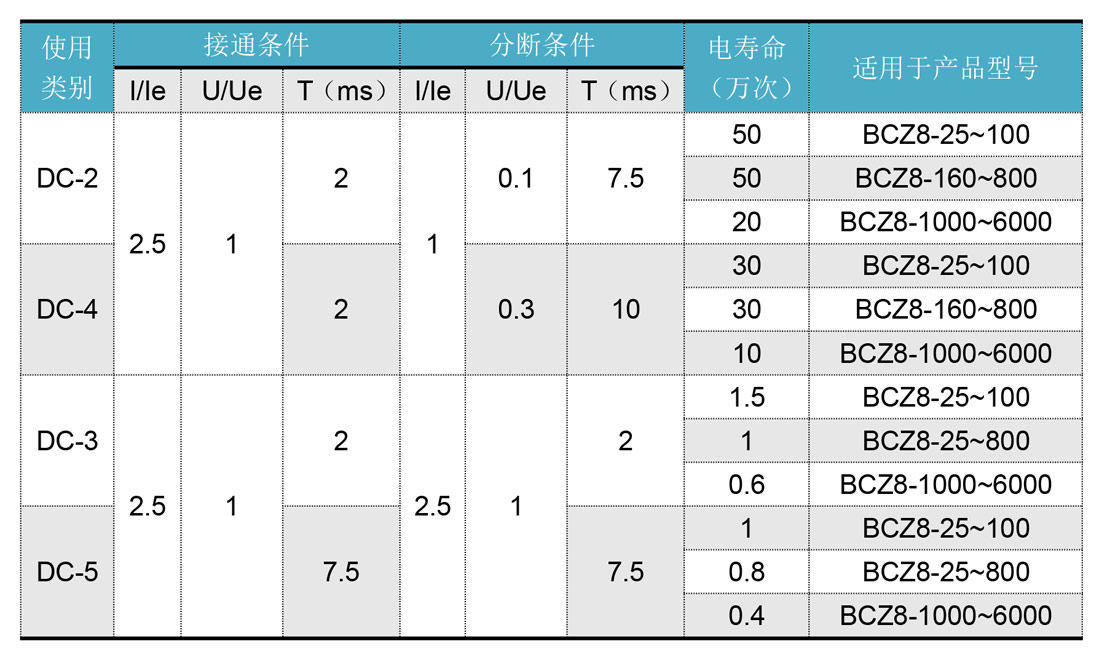

BCZ8标准型直流接触器主电路电寿命接通和分断条件及寿命次数


注:[1]额定工作电压220V适用于BCZ8-25~BCZ8-100的辅助触头

[2]额定工作电压440V适用于BCZ8-160~BCZ8-6000的辅助触头


辅助电路电寿命的接通分断条件


接触器的机械寿命不应低于下表的规定


接触器耐受过载电流能力

BCZ8直流接触器主电路耐受过载电流的能力为4Ie,通电时间为10s

接触器吸引线圈的控制电源额定电压

BCZ8-G直流接触器主电路耐受过载电流的能力为2Ie,通电时间为10s

接触器吸引线圈的控制电源额定电压


BCZ8-25~BCZ8-100为24,48,110,220;

BCZ8-160~BCZ8-6000为:48,110,220,440;

如用户有特殊需要,经与制造厂协商后,可以供给任何非标电压的线圈。

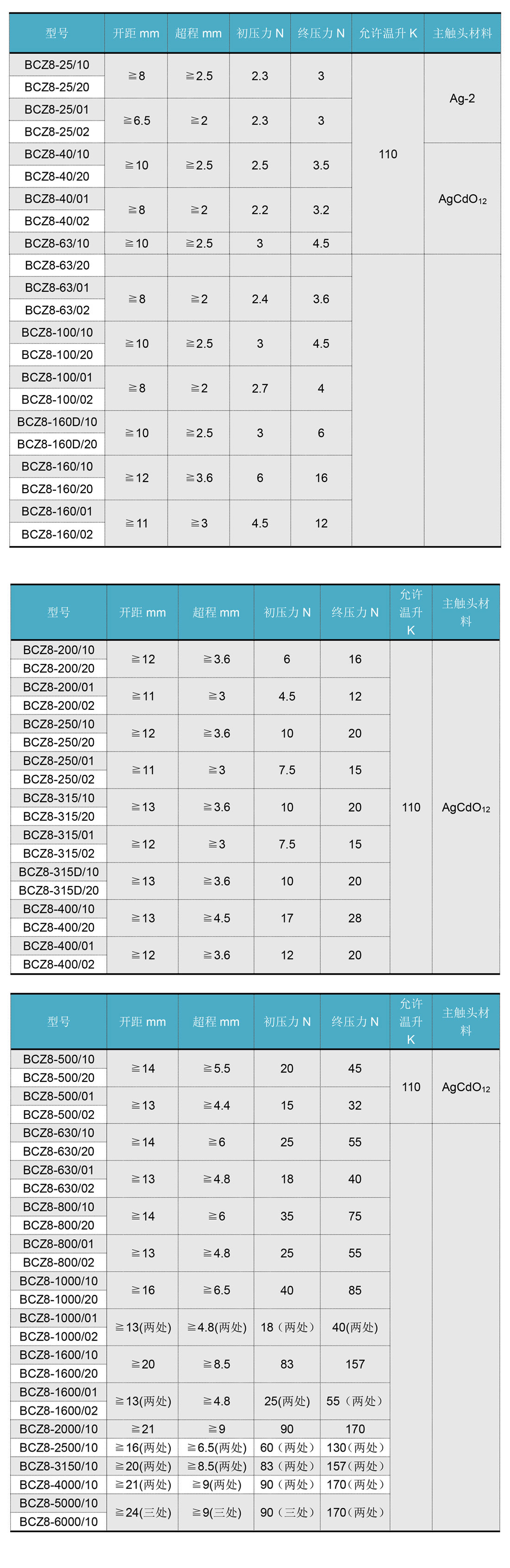

接触器的主触头技术参数如下表所示





注:表中F值为安全飞弧距离
